1. 개요
S-300 미사일 시스템은 1978년 소련에서 개발된 장거리 지대공 미사일 시스템으로, 다양한 변종을 통해 항공기, 순항 미사일, 탄도 미사일 등 다양한 표적을 요격할 수 있다. S-300은 지속적인 개량을 통해 성능을 향상시켜왔으며, S-300P, S-300F, S-300V 등 여러 계열로 나뉜다. S-300은 러시아를 비롯한 여러 국가에서 운용 중이며, 2022년 러시아의 우크라이나 침공 등 실전에서도 사용되었다.
S-300은 1978년 최초 버전(S-300P)이 실전 배치된 이후 지속적으로 개량되어 성능이 향상되었다. S-300P는 패트리어트 미사일 시스템과 비교되는데, 더 크고 무거우며 미사일 사거리가 더 길다. 두 시스템 모두 여러 목표물을 동시에 탐지, 추적, 요격할 수 있으며, 하나의 위상 배열 레이더를 통해 미사일을 유도하고, 이동식이라는 공통점을 가진다. 또한, 수명 주기 동안 미사일 정비가 불필요하다는 점도 동일하다.[3]
2. 역사와 업그레이드
S-300P의 초기형인 S-300PT는 1978년에 5V55K 미사일을 탑재하고 실전 배치되었으며, 유효사거리는 5km~47km, 고도는 25m~30km였다. 이후 S-300PMU-2 Favorit은 1997년에 소개되었으며, 48N6E2 미사일을 사용하여 사거리가 195km로 늘어났다. 이 시스템은 중거리 탄도 미사일 요격 능력도 갖추고 있다.[8]
1999년에 소개된 S-300PMU-1 9M96은 여러 종류의 미사일을 단일 시스템에서 혼용할 수 있게 되었으며, 9M96E1과 9M96E2라는 새로운 두 종류의 소형 미사일을 사용할 수 있게 되었다.
S-300V는 탄도 미사일 요격에 특화된 버전으로 1983년에 실전 배치되었다. S-300V (미사일과 발사기를 포함한 시스템 전체의 형식명은 9K31)에는 9M82 (SA-12B Giant) 계열 (대 중거리 탄도 미사일)과 9M83 (SA-12A Gladiator) 계열 (대 단거리·준중거리 탄도 미사일)이 있다.[7][22][23]
S-300 시리즈의 발전형으로 S-400 (SA-21 Growler)가 개발되었다.
다음은 S-300 미사일의 제원을 정리한 표이다.모델 연도 사정거리 최대 속도 길이 직경 중량 탄두 유도 방식 5V55K 1978 47km 1700m 7m 450 mm 1450kg 100kg 지령유도방식 5V55R/RM 1984 90km 1700m 7m 450 mm 1450kg 133kg SARH 5V55U 1992 150km 2000m 7m 450 mm 1470kg 133kg SARH 48N6/Ye 1992 150km 2000m 7.5m 500 mm 1780kg TVM 48N6E2/Ye2 1992 195km 2000m 7.5m 500 mm 1800kg 150kg TVM 9M96E1 1999 40km 330kg 24kg 능동유도방식 9M96E2 1999 120km 420kg 24kg 능동유도방식 40N6 2015 400km / 185km (high) 4800m/s 1893kg 능동유도방식
2. 1. S-300P 계열
S-300P는 S-300 미사일 시스템의 초기 계열로, 항공기 및 순항 미사일 요격을 주 목적으로 하며, 제한적인 탄도 미사일 요격 능력을 갖는다. 1975년에 생산이 시작되었고,[3] 1978년에 S-300P 변형에 대한 시험이 완료되었다.[8]
S-300P 시스템은 다음과 같은 주요 특징을 기준으로 다양한 버전으로 개량되었다.
S-300P는 패트리어트 시스템과 비교되는데, S-300P는 더 크고 무거우며 미사일 사거리가 더 길다. 두 시스템 모두 여러 목표물을 동시에 탐지, 추적, 요격할 수 있으며, 하나의 위상 배열 레이더를 통해 미사일을 유도하고, 이동식이라는 공통점을 가진다. 또한, 수명 주기 동안 미사일 정비가 불필요하다는 점도 동일하다.
S-300P 계열에는 다음과 같은 주요 버전이 있다.
2012년까지 S-300P 시스템의 총 생산량은 발사대 3,000대, 미사일 28,000기였다.[9]
2. 1. 1. S-300PT (SA-10A)
S-300PT(С-300ПТru, NATO 보고명칭 ''SA-10A Grumble A''[10])는 S-300의 초기 버전이다.[11] "P"는 PVO-Strany(противовоздушная оборона–страныru, 즉 국가 방공)를 의미한다. 1987년에는 이 시스템이 80대 이상 활성화되어 주로 모스크바 주변에 배치되었다. S-300PT 부대는 36D6 (NATO 보고명칭 ''Tin Shield'') 감시 레이더, 30N6 (''FLAP LID'') 사격 통제 시스템, 5P85-1 발사 차량으로 구성된다. 5P85-1 차량은 세미 트레일러 트럭이다. 76N6 (''CLAM SHELL'') 저고도 탐지 레이더도 일반적으로 부대의 일부이다.[12]
S-300PT는 수동 전자 주사식 배열 레이더를 탑재했으며, 단일 사격 통제 시스템으로 여러 표적을 교전할 수 있었다. 이 초기 시스템은 반 이동식이었기 때문에 발사 준비에 1시간 이상이 소요되었다. 미사일 열발사 시스템으로 인해 이동식 발사대 (TEL)가 손상될 위험이 있었다.[13]
원래는 추적-미사일 방식 (TVM) 유도 시스템을 사용할 예정이었다. 그러나 TVM 시스템은 500m 이하의 표적을 추적하는 데 문제가 있어, 침투하는 적 방공망 제압 (SEAD) 항공기가 지형 엄폐를 효과적으로 사용하여 추적을 회피할 수 있었다. 저고도 표적 추적을 개선하기 위해, 지령 유도 시스템이 비행 초기 단계에서 미사일을 유도하도록 추가되었다.[13] 이를 통해 최소 교전 고도를 25m로 설정할 수 있었다.
S-300PT-1 및 S-300PT-1A는 새로운 5V55KD 미사일과 콜드 런치 방식을 사용하여 초기 S-300PT 시스템을 점진적으로 업그레이드한 것이다. 시스템 설치 시간은 30분으로 단축되었고, 탄도 궤적 최적화를 통해 5V55KD의 사거리는 최대 75km에 달했다.[13]
2. 1. 2. S-300PS/S-300PM (SA-10B)
1985년에 도입된 S-300PS/S-300PM (NATO 보고명: SA-10B Grumble B)은 핵탄두 장착이 가능한 유일한 버전으로 알려져 있다.[14] 이 모델은 MAZ-7910 8×8 트럭을 기반으로 한 최신 TEL과 이동식 레이더 및 지휘소 차량을 도입했다.[11] 또한, 새로운 5V55R 미사일을 사용하여 최대 교전 범위를 75km로 늘리고 종말 반능동 레이다 유도 (SARH) 유도 모드를 도입했다.[15][16] 이 시스템의 감시 레이더는 30N6으로 지정되었다.
이 버전에서는 자주식 TEL과 피견인식 TEL 간의 구분이 도입되었다. 피견인식 TEL은 5P85T로 지정되었고, 이동식 TEL은 5P85S와 5P85D였다. 5P85D는 5P85S "마스터" TEL에 의해 제어되는 "슬레이브" TEL이었다. "마스터" TEL은 캐빈 뒤에 있는 대형 장비 컨테이너로 식별할 수 있으며, "슬레이브" TEL에서는 이 구역이 밀폐되지 않고 케이블 또는 예비 타이어 보관에 사용된다.
2. 1. 3. S-300PMU
S-300PMU(С-300ПМУ|S-300PMUru, NATO 보고명: ''SA-10C Grumble C''[10])는 1985년에 개발이 완료된 S-300의 수출용 현대화 버전이다.[10] PMU 버전은 5V55K(사거리 45km ~ 47km) 및 5V55R(사거리 75km ~ 90km) 미사일과 함께 배치되었다.[17] S-300PMU 단지에 사용된 레이더로는 30N6 (NATO: "Flap Lid") 목표물 교전 레이더, 76N6 (NATO: "Clam Shell") 저고도 탐지 레이더, ST-68U (NATO: "Tin Shield") 3D 탐색 레이더가 있었다.[17] 64N6 (NATO: "Big Bird") 레이더는 연대 지휘소에서 탐색 레이더로 사용되었다(S-300PMU 연대는 일반적으로 3개의 미사일 포대로 구성).[17] S-300PMU는 최소 0.2m2의 레이더 단면적을 가진 목표물과 25m에서 27000m 사이의 고도에서 최대 1300m/s의 속도를 가진 목표물을 교전할 수 있었다. 또한 최대 30km의 거리에서 지상 목표물도 교전할 수 있었다.
2. 1. 4. S-300PMU-1/2 (SA-20A/B)
'''S-300PMU-1''' (С-300ПМУ-1|S-300PMU-1ru, NATO 보고명칭 ''SA-20A Gargoyle''[10])는 1993년에 처음 등장했으며, 육상 기반 시스템에서 처음으로 새롭고 더 큰 48N6 계열 미사일을 사용했다. S-300PM 버전의 속도 증가, 사거리 증가, SAGG 유도, ABM 능력 등 모든 성능 개선 사항을 유지했다.[18] 탄두는 해상 버전보다 약간 작으며 143kg이다. 이 버전은 또한 새롭고 더 성능이 향상된 30N6E TOMB STONE 레이더를 도입했다.
S-300PMU-1은 5V55R 및 48N6E 미사일 외에도 9M96E1 및 9M96E2의 두 가지 새로운 미사일을 사용할 수 있다. 두 미사일 모두 이전 미사일보다 훨씬 작으며, 각각 330kg과 420kg이며 더 작은 24kg 탄두를 탑재한다. 9M96E1의 교전 거리는 1km 에서 40km이고, 9M96E2의 교전 거리는 1km 에서 120km이다. 여전히 발사대(TEL)당 4발씩 탑재된다. 가스 역학 시스템을 사용하여 훨씬 작은 탄두에도 불구하고 뛰어난 명중률(Pk)을 가질 수 있다. Pk는 두 미사일 모두 전술 탄도 미사일에 대해 0.7로 추정된다. S-300PMU-1은 일반적으로 83M6E 지휘 및 통제 시스템을 사용하지만, 구형 Baikal-1E 및 Senezh-M1E CCS 지휘 및 통제 시스템과도 호환된다. 83M6E 시스템은 64N6E (''BIG BIRD'') 감시/탐지 레이더를 통합한다. 사용되는 화력 통제/조명 및 유도 레이더는 30N6E(1)이며, 선택적으로 76N6 저고도 탐지 레이더 및 96L6E 전고도 탐지 레이더와 짝을 이룰 수 있다. 83M6E 지휘 및 통제 시스템은 자가 추진 5P85SE 차량과 5P85TE 견인 발사대 모두 최대 12개의 TEL을 제어할 수 있다. 일반적으로 40V6M 견인 차량과 같이 안테나 기둥을 들어 올리기 위한 지원 차량도 포함된다.[19]
중국은 S-300PMU-1의 자체 버전을 개발했으며, 이를 '''HQ-15'''라고 한다. [20]
'''S-300PMU-2''' ''Favorit'' (С-300ПМУ-2 Фаворит|S-300PMU-2 파보리트ru, NATO 보고명칭 ''SA-20B Gargoyle''[10])는 1997년에 도입(1996년 완성)되었으며, 48N6E2 미사일을 도입하여 사거리가 195km로 향상된 S-300PMU-1의 업그레이드 버전이다. 이 시스템은 단거리 탄도 미사일뿐만 아니라 중거리 탄도 미사일에도 대응할 수 있는 것으로 보인다. 54K6E2 지휘소 차량과 64N6E2 감시/탐지 레이더로 구성된 83M6E2 지휘 및 통제 시스템을 사용한다. 30N6E2 화력 통제/조명 및 유도 레이더를 사용한다. S-300PMU-1과 마찬가지로, 12개의 TEL을 제어할 수 있으며, 5P85SE2 자가 추진 발사대와 5P85TE 트레일러 발사대를 혼합하여 사용할 수 있다. 선택적으로 96L6E 전고도 탐지 레이더와 76N6 저고도 탐지 레이더를 사용할 수 있다.[21][20]
2. 2. S-300F 계열
S-300F 계열은 S-300P를 기반으로 해상에서 운용할 수 있도록 개발된 함재형(해군 버전)이다.
S-300F 포르트(С-300Ф)는 1984년 알타이르 해양 전자 연구소에서 개발되었다. 5V55RM 미사일을 사용하며, 슬라바급, 키로프급 등에 설치되었다. 수출형은 ''리프''(Риф)로 불린다.
S-300FM 포르트-M(С-300ФМ)은 1990년에 도입되었으며, 키로프급 순양함 표트르 벨리키|Пётр Великийru에만 탑재되었다. 48N6 미사일을 사용하며, 단거리 탄도 미사일 요격 능력을 갖추고 있다. 중국은 2002년에 Rif-M 시스템 2개를 구매하여 051C형 구축함에 설치했다.
2. 2. 1. S-300F (SA-N-6)
'''S-300F''' ''포르트''(С-300Ф, DoD 지정 ''SA-N-6'', ''F''는 Флотская|플로츠카야ru 또는 ''해군''을 의미)는 1984년에 알타이르 해양 전자 연구소(Marine Scientific Research Institute of radioelectronics)에서 개발된 S-300P 시스템의 최초 함대(해군) 기반 버전이다. 5V55RM 미사일을 사용하며, 사거리는 90km, 최대 목표 속도는 마하 4, 교전 고도는 25m에서 25000m이다. TOP SAIL, TOP STEER, TOP PAIR, 3R41 볼나(TOP DOME) 레이더를 사용하며, 종말 유도 SARH 모드를 갖춘 지령 유도를 사용한다. 카라급에 처음 설치 및 해상 시험을 했으며, 슬라바급과 키로프급에도 설치되었다. 8발(슬라바급) 또는 12발(키로프급)의 미사일을 탑재한 회전식 발사기가 선체 아래에 설치되어 있다. 수출 버전은 ''리프''(Риф, '암초'라는 뜻)로 알려져 있다. NATO 명칭은 'Grumble'이다.[1]
2. 2. 2. S-300FM (SA-N-20)
'''S-300FM''' 포르트-M(러시아어: С-300ФМ, 미 국방부 지정 ''SA-N-20'')은 키로프급 순양함 Пётр Великий|표트르 벨리키ru에만 탑재된 해군용 시스템으로, 48N6 미사일을 사용한다. 1990년에 도입되었으며, 미사일 속도는 마하 6, 최대 목표 교전 속도는 마하 8.5, 탄두 무게는 150kg이다. 교전 범위는 5km~150km이고, 고도는 10m~27km이다. 새로운 미사일은 미사일 추적 유도 방식을 도입했고 단거리 탄도 미사일을 요격할 수 있다. 이 시스템은 TOP DOME 레이더 대신 TOMB STONE MOD를 사용한다. 수출 버전은 ''Rif-M''이라고 불린다. 2002년에 중국은 Rif-M 시스템 2개를 구매하여 051C형 구축함 방공 유도 미사일 구축함에 설치했다.
2. 3. S-300V 계열 (SA-12)
S-300V는 9M83 미사일을 시작으로 1983년에 실전 배치되었으며, 1988년에 완전 통합되었다.[7][22][23] 9K81 S-300V 안테이-300 (9К81 С-300В Антей-300ru – 안타이오스에서 유래, NATO 보고명 ''SA-12 Gladiator/Giant'')은 안테이사에서 제작되었으며,[24] 9M82 및 9M83 미사일은 NPO 노바토르에서 설계되었다.[7] ''V''는 ''보이스카(Voyska)''(육군)를 의미한다. 2K11 크루그를 대체하여 탄도 미사일, 순항 미사일 및 항공기에 대한 방어를 제공하는 최상위 육군 방공 시스템으로 설계되었다. 9M83(SA-12A Gladiator) 미사일은 최대 교전 거리가 약 75km인 반면, 9M82(SA-12B Giant) 미사일은 최대 100km까지, 고도 32km까지의 목표물을 요격할 수 있다. 두 경우 모두 탄두는 약 150kg이다.
S-300V는 탄도 미사일 요격 (ABM) 임무에 더 중점을 두고 있으며, 전용 9M82(SA-12B ''Giant'') 탄도 미사일을 사용한다. 이 미사일은 더 크며 각 TELAR에 두 개만 탑재할 수 있다. 또한 대대 수준의 9S19 ''하이 스크린'' 위상 배열 레이더와 같은 전용 ABM 레이더를 갖추고 있다. 일반적인 S-300V 대대는 목표 탐지 및 지정 부대, 유도 레이더 및 최대 6대의 TELAR로 구성된다. 탐지 및 지정 부대는 9S457-1 지휘소, 9S15MV 또는 9S15MT ''빌 보드'' 전방위 감시 레이더, 9S19M2 ''하이 스크린'' 섹터 감시 레이더로 구성된다.[25] S-300V는 9S32-1 ''그릴 팬'' 다중 채널 유도 레이더를 사용한다. 시스템과 함께 4가지 유형의 미사일 발사 차량을 사용할 수 있다:[25]
S-300V 시스템은 상위 레벨 지휘소 시스템 9S52 폴리아나-D4에 의해 제어되어 부크 미사일 시스템과 여단을 통합할 수 있다.
중국은 S-300V의 자체 버전인 '''HQ-18'''을 제작했다.[25]
S-300VM (''안테이 2500'')은 S-300V의 업그레이드 버전으로, 새로운 지휘소 차량인 9S457ME와 다양한 신형 레이더(9S15M2, 9S15MT2E, 9S15MV2E 전방위 감시 레이더, 9S19ME 섹터 감시 레이더)로 구성되어 있다. 업그레이드된 유도 레이더는 GRAU 색인 9S32ME를 갖추고 있다. 이 시스템은 최대 6대의 TELAR, 9A84ME 발사기(최대 4발의 9M83ME 미사일)와 각 발사기에 할당된 최대 6대의 발사기/로더 차량(각 2발의 9M83ME 미사일)을 사용할 수 있다. 안테이-2500 복합체는 S-300 계열과 별도로 개발된 수출형으로, 베네수엘라에 수출되었으며 수출 가격은 약 10억 달러로 추정된다. 이 시스템은 기본형과 개량형의 두 가지 버전의 미사일 한 종류를 사용하며, 사거리를 두 배로 늘리는 서스테이너 단계를 갖추고 있다(최대 200km 또는 최대 250km). 다양한 조합으로 최대 24대의 항공기 또는 16개의 탄도 표적을 동시에 교전할 수 있다.
S-300VM은 순항 미사일, 항공기, 탄도 표적을 동시에 교전할 수 있는 세계 최초의 시스템이며, 간섭의 영향을 받는 표적에 대응하기 위한 사설 레이더도 포함하고 있다.
2. 3. 1. S-300V
1984년에 실전 배치되었다.
9M83 요격미사일 한 발을 발사했을 경우, 격추될 확률은 다음과 같다.
2. 3. 2. S-300VM (SA-23)
S-300V4는 S-300VMD라고도 불린다.이 시스템은 AWACS 항공기와 같이 고가치의 공중 표적을 장거리에서 요격하기 위해 개발되었다.
NPO Novator 9M82MD[33] S-300V4 미사일은 마하 7.5에서 400km, 마하 9에서 350km의 사거리를 가지며, 매우 높은 고도에서도 기동 표적을 파괴할 수 있다.
수출용 버전은 Antey-4000으로 판매된다.
2. 3. 3. S-300V4
S-300V4는 S-300VMD라고도 불리며, 장거리에서 고고도 표적을 요격할 수 있도록 개발되었다.3. 구성 요소
S-300은 미사일 발사대, 다기능 레이더 차량, 지휘 통제 차량, 정비 차량, 보급 차량 등으로 구성된 방공 시스템이다.
미사일은 유지 보수가 필요 없는 발사통(캐니스터)에 보관되어 차량으로 운반되며, 발사 시에는 발사통을 수직으로 세운다. 미사일은 콜드 론치(cold launch) 방식으로 수직 발사된다.
발사기는 크게 바퀴형과 궤도형으로 나뉜다.
- 바퀴형 발사대: 우랄-375 트럭으로 견인되는 5P85T 견인식 발사기와 스커드 B단거리 탄도 미사일용 MAZ-543 트럭을 개조한 5P85S 자주식 발사기가 있다. 5P85D는 5P85S "마스터" TEL에 의해 제어되는 "슬레이브" TEL이다.
- 궤도형 발사대: T-80 전차와 동일한 섀시를 이용한 / 궤도식 자주 발사기가 있다. 9A82/9A83 발사대는 S-300V 계열에 해당한다.
5P85T/5P85S 발사기는 S-300P(SA-10)용, 9A82/9A83 발사기는 S-300V(SA-12A/B)용이다. 5P85T/5P85S 발사기에는 4발, 9A82 발사기에는 9M82 2발, 9A83 발사기에는 9M83 4발이 탑재된다.

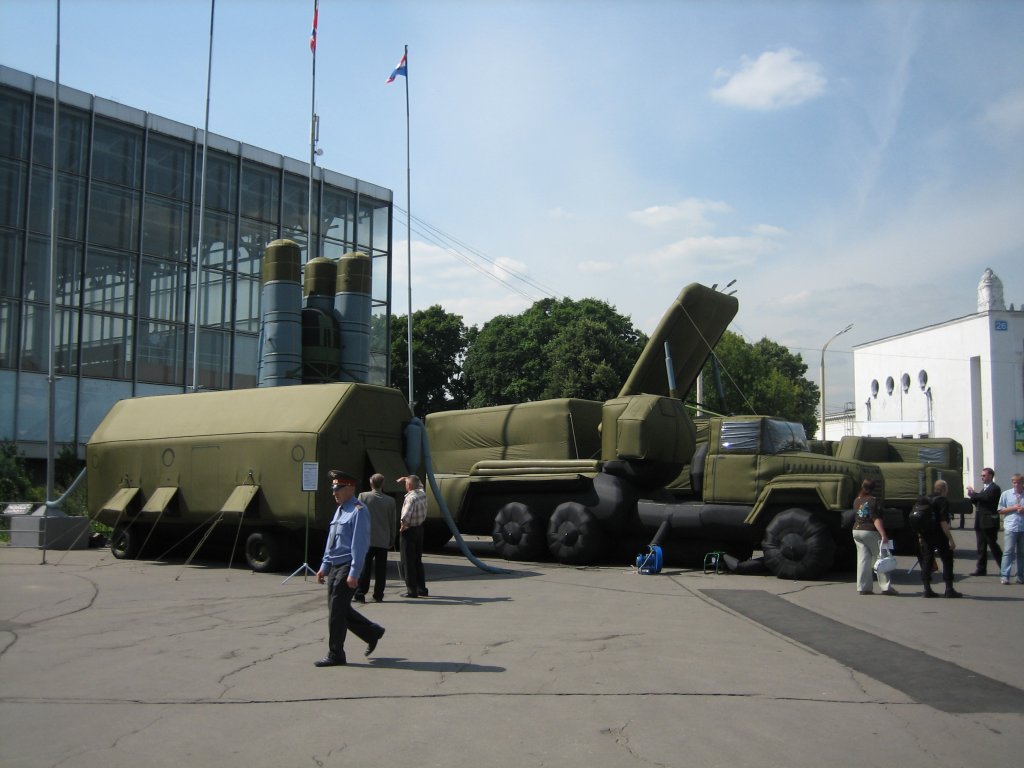

설치형 미끼로서 각 차량의 실루엣을 본뜬 팽창식 더미도 존재한다.[11]
S-300은 탐지, 추적 및 유도 기능을 위해 다양한 레이더를 사용한다.
| 탐지 레이더 | NATO 코드명 | 용도 | 탐지 범위 | 동시 탐지 목표 | |
|---|---|---|---|---|---|
| 36D6 | 틴실드 | 180km~360km | 120 | ||
| 76N6 | 클램셸 | 저고도 탐지용 | 120km | 300 | |
| 64N6 | 빅버드 | 300km | 300 | ||
| 96L6E | 전 고도 대응형 | 300km | 200 | ||
| 빌보드 | 250km | ||||
| 하이스크린 | 추적용 | 16 | |||
| MR-75 | 탑스틸 | 해군 | 300km | ||
| 탑 페어 | 해군 | 200km |
| 추적 레이더 | 30N6 | 30N6E1 | 30N6E2 | 9S32-1 | 3R41 | ||
|---|---|---|---|---|---|---|---|
| NATO 코드명 | 플랩 리드 A | 플랩 리드 B | 그릴 팬 | 탑 돔 | |||
| 탐지 범위 | 200km | 140km ~ 150km | 100km | ||||
| 동시 추적 목표 | 4 | 12 | 100 | 12 | |||
| 동시 공격 목표 | 4 | 6 | 36 | 6 | |||
| 특징 | 위상 배열 레이더 | ||||||
3. 1. 미사일
S-300은 다양한 종류의 미사일을 사용하며, 개조 사항에 따라 여러 버전이 존재한다.[3] 각 미사일은 사거리, 속도, 탄두 무게 등에서 차이를 보인다.초기 버전은 100kg 탄두를 사용했으며, 이후 중거리 탄두는 133kg, 최신 탄두는 143kg으로 증가했다. 모든 탄두는 접촉 신관과 근접 신관을 갖추고 있다. 미사일 자체 무게는 1450kg에서 1800kg 사이이다. 미사일은 발사 튜브에서 로켓 모터가 점화되기 전에 캐터펄트로 발사되며, 이때 가속도는 100G (1km/s²)에 달한다. 미사일은 수직으로 발사된 후 목표물을 향해 날아가므로, 발사 전에 목표물을 향해 미사일을 조준할 필요가 없다.[3]
Flap Lid A 레이다는 동시에 4발의 미사일을 유도하여 4개의 목표물을 요격할 수 있었고, 24개의 목표물을 동시에 추적할 수 있었다. Flap Lid B 레이다는 목표물 하나당 두 발의 미사일을 유도하여 동시에 12개의 목표물을 요격할 수 있다. 최대 마하 2.5 속도의 목표물을 요격할 수 있으며, 회신 버전은 마하 8.5의 목표물까지 요격 가능하다. 미사일은 3초마다 한 발씩 발사될 수 있다. 이동식 제어 센터는 최대 12개의 TEL을 동시에 관리할 수 있다.[3]
S-300P 시스템의 총 생산량은 2012년까지 발사대 3,000대, 미사일 28,000기였다.[9]
3. 1. 1. 미사일 제원
| GRAU 지수 | 최초 생산 연도 | 사거리 | 최대 속도 | 최대 목표 속도 | 길이 | 직경 | 무게 | 탄두 | 유도 방식 | 최초 사용 시스템 |
|---|---|---|---|---|---|---|---|---|---|---|
| 5V55K[41] | 1975[42] | 47km[42] | 2000m/s[42] | 1160m/s[42] | 7.25m[42] | 514mm[42] | 1480kg[42] | 130kg[42] | 지령 유도[43] | S-300P |
| 5V55R[44] | 1981[42] | 75km[42] | 2000m/s[42] | 1200m/s[42] | 7.25m[42] | 514mm[42] | 1665kg[42] | 130kg[42] | 미사일을 통한 추적[43] | S-300P |
| 5V55KD[45] | 1982년 이후[44] | 75km | 1900m/s | 1150m/s | 7m | 450mm | 1450kg | 133kg | 지령 | S-300PT |
| 5V55RUD[45] | 미사일을 통한 추적 | |||||||||
| 5V55U | 1992 | 150km | 2000m/s | 7m | 450mm | 1470kg | 133kg | SAGG | S-300PT | |
| 48N6 | 1990[42] | 150km[42] | 1900m/s[42] | 2800m/s[42] | 7.5m[42] | 519mm[42] | 1799kg[42] | 143kg[42] | S-300PM[46] | |
| 48N6P-01 | 1992 | 195km | 2000m/s | 2800m/s | 7.5m | 519mm | 1800kg | 150kg | SAGG | S-300PMU |
| 9M82 | 100km 30km (고도) | 2600m/s[48] | 9.9m | 1215mm | 4685kg[48] | 150kg[47] | 반능동 레이다 호밍/지령[47] | S-300V | ||
| 9M83 | 1985[48] | 75km 25km (고도) | 1700m/s[49] | 7.9m | 915mm | 2290kg[48] | 150kg[49] | 반능동 레이다 호밍/지령[49] | S-300V | |
| 9M83ME | 1990 | 200km | S-300VM | |||||||
| 9M96E1 | 1999 | 40km | 900m/s[50] | 4800m/s~5000m/s | 330kg | 24kg | 능동 레이다 호밍 | S-300PMU | ||
| 9M96E2 | 1999 | 120km | 1000m/s[50] | 4800m/s~5000m/s | 240mm | 420kg | 24kg | 능동 레이다 호밍 | S-300PMU | |
| 40N6 | 2018[42] | 400km[51] | 능동 레이다 호밍 | S-400 |
| 미사일 | 5V55K/KD | 5V55R/RM | 5V55U | 48N6E | 48N6E2 | 9M82 | 9M83 | 9M83ME | 9M96E1 | 9M96E2 | 40N6 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 배치 년도 | 1978 | 1984 | 1992 | 1992 | 1992 | 1984 | 1984 | 1990 | 1999 | 1999 | 2000 |
| 사거리 | 47km | 75km/90km | 150km | 150km | 195km | 100km | 75km | 200km | 40km | 120km | 400km |
| 최고 속도 | 1700m/s | 1700m/s | 2000m/s | 2000m/s | 2000m/s | 2500m/s | 1700m/s | 1800m/s | 900m/s | 1000m/s |
3. 2. 레이더
S-300은 다양한 변종으로 구성되어 있으며, 항공기뿐만 아니라 탄도 미사일까지 요격할 수 있는 다채널 대공 미사일 시스템이다.[58] 최대 6개의 표적에 대해 12개의 미사일을 동시에 할당할 수 있다. 지휘 통제 및 레이더 시스템을 통해 기지국에서 최대 30km~40km 떨어진 곳에 있는 최대 100개의 표적에 대해 자동화된 발사 및 관리가 가능하다. 탐지, 추적, 표적 설정, 표적 지정, 획득, 미사일 유도, 결과 평가 등 많은 작업이 자동으로 처리된다. 운용자는 표적 탐지 및 로켓 발사를 제어하며, 복잡한 환경에서는 수동 개입도 가능하다.초기 버전은 반능동 레이더 호밍 방식의 명령 유도를 사용하며, 30N6 FLAP LID 또는 해군용 3R41 Volna(TOP DOME) 레이더를 통해 유도된다. 후기 버전은 30N6 FLAP LID B 또는 TOMB STONE 레이더를 사용한다.
S-300 미사일 시스템의 30N6 "FLAP LID A"는 소형 트레일러에, 64N6 "BIG BIRD"는 발전기와 함께 대형 트레일러에 장착되며, 보통 8륜 트럭으로 견인된다. 76N6 "CLAM SHELL"(5N66M[40] 등)은 24m~39m 높이의 마스트가 있는 대형 트레일러에 장착된다.
S-300은 탐지, 추적 및 유도 기능을 위해 다양한 레이더를 사용한다.
| 탐지 레이더 | NATO 코드명 | 용도 | 탐지 범위 | 동시 탐지 목표 | |
|---|---|---|---|---|---|
| 36D6 | 틴실드 | 180km~360km | 120 | ||
| 76N6 | 클램셸 | 저고도 탐지용 | 120km | 300 | |
| 64N6 | 빅버드 | 300km | 300 | ||
| 96L6E | 전 고도 대응형 | 300km | 200 | ||
| 빌보드 | 250km | ||||
| 하이스크린 | 추적용 | 16 | |||
| MR-75 | 탑스틸 | 해군 | 300km | ||
| 탑 페어 | 해군 | 200km |
